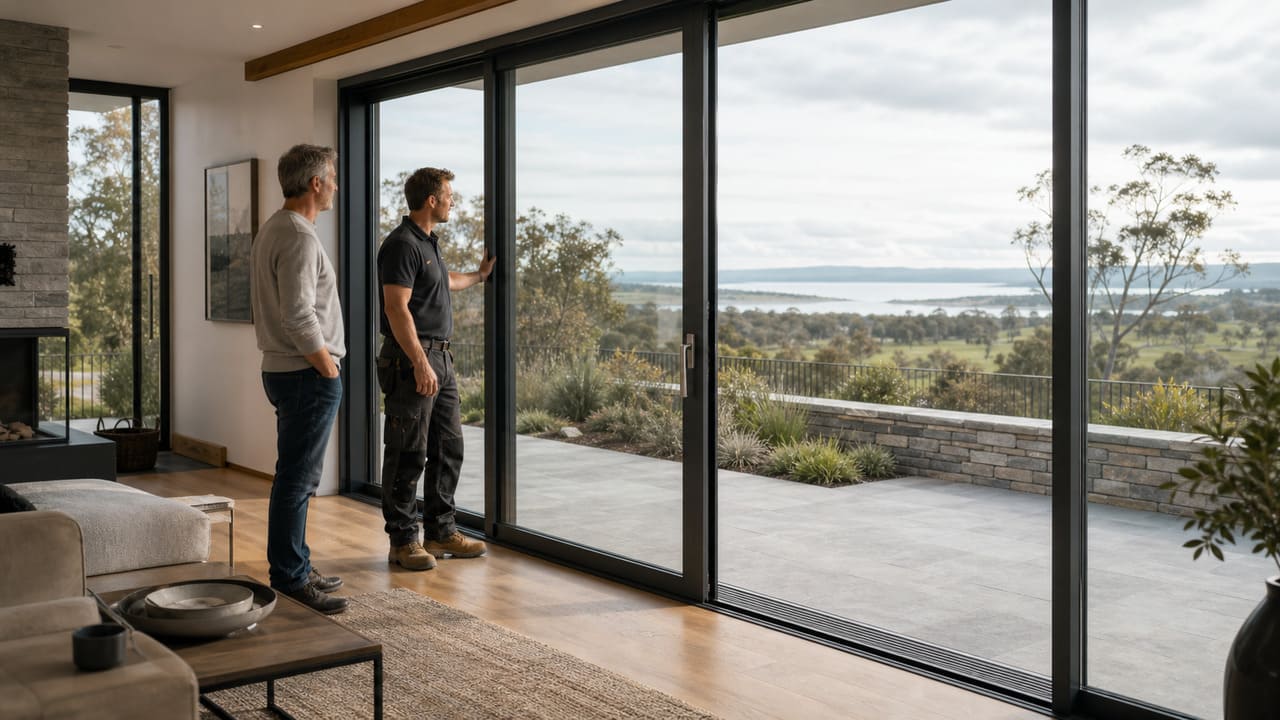

Как проверить качество монтажа HS-портала после завершения работ
HS-портал выглядит как простая большая раздвижная дверь, но по устройству это тяжелая инженерная конструкция: рама, направляющие, роликовые каретки, уплотнения, замки, стеклопакет и монтажный узел должны работать согласованно. Ошибка на одном участке может проявиться не сразу, а после первых дождей, перепада температур или нескольких недель эксплуатации.
Поэтому приемка после установки нужна не для формальности, а для спокойной эксплуатации. HS-порталы, или подъемно-сдвижные двери, обычно ставят в крупных проемах: на террасах, верандах, в гостиных с панорамным остеклением, зимних садах. Чем больше створка и площадь стекла, тем выше цена ошибки при монтаже.
Что считается качественным монтажом HS-портала
Качественный монтаж не сводится к тому, что створка «как-то ездит» и дверь закрывается. У подъемно-сдвижной системы есть несколько признаков нормальной работы: створка двигается без рывков, ручка переводится в рабочие положения без чрезмерного усилия, притвор при закрывании равномерный, порог не мешает отводу воды, а примыкания к стенам и полу защищены от продувания и влаги.
При этом не всякий непривычный эффект означает дефект. Например, тяжелая створка не должна ощущаться как легкая межкомнатная дверь: ее масса, размер стеклопакета и тип фурнитуры влияют на усилие при движении. Но ход должен быть предсказуемым. Если створка задевает раму, самопроизвольно откатывается, ручка клинит или появляется металлический скрежет, это уже повод фиксировать замечание.
Проверять монтаж лучше в день приемки, пока доступен весь узел: порог, откосы, наружные примыкания, места крепления, дренажная зона. После отделки часть ошибок скрывается, а доказать их происхождение становится сложнее.
Подготовка к приемке: что иметь под рукой
Для первичной проверки не нужны сложные приборы. Большинство дефектов видно по поведению створки, состоянию примыканий и аккуратности узлов. Но несколько простых вещей помогут не пропустить мелочи.
- Фонарик – чтобы осмотреть нижний рельс, углы рамы, дренажные отверстия и монтажные швы.
- Чистый лист бумаги – для осторожной проверки прижима в отдельных зонах притвора.
- Салфетка или сухая ткань – чтобы проверить, нет ли влаги в нижней зоне после дождя или тестового пролива.
- Смартфон – для фото и видео замечаний до подписания акта.
- Проект, спецификация или паспорт изделия – чтобы сверить комплектацию, направление открывания, тип стеклопакета и фурнитуры.
Проверку проводят без силового воздействия. Не нужно дергать створку, хлопать ею, пытаться самостоятельно регулировать ролики или замки. HS-фурнитура рассчитана на точную настройку, и случайное вмешательство может ухудшить работу даже исправной системы.

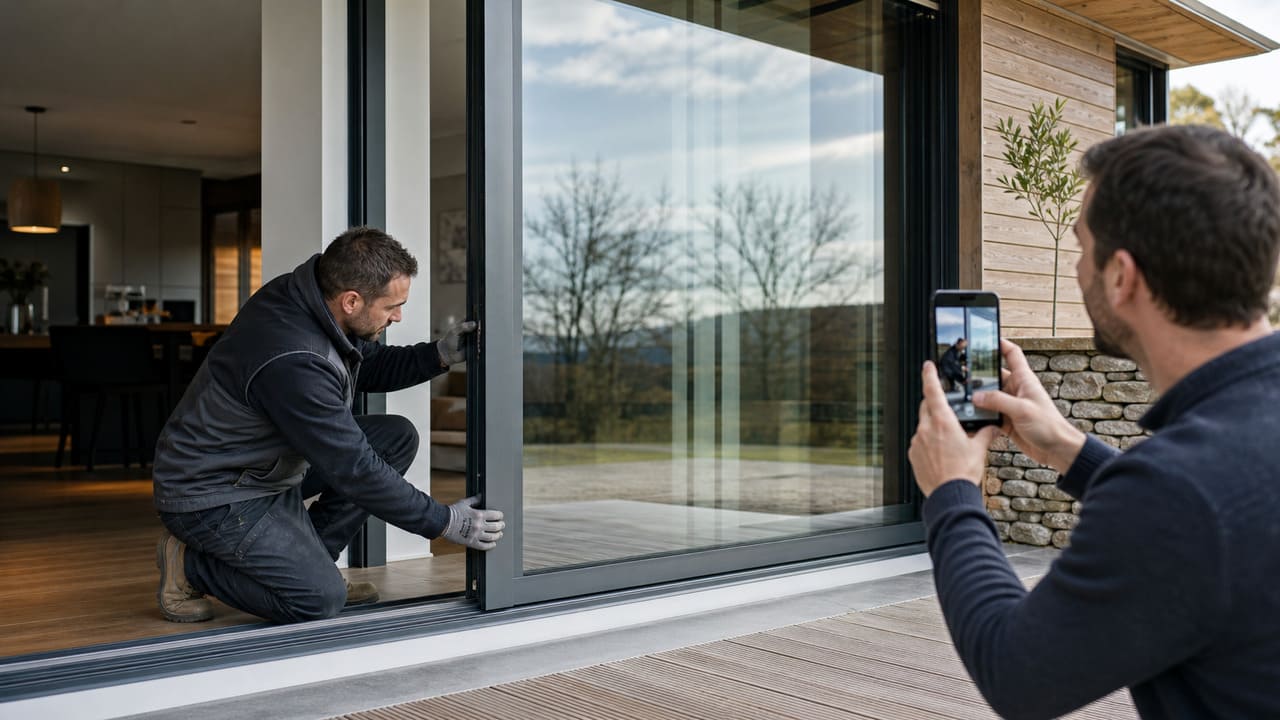

Визуальный осмотр: рама, створка, стекло и порог
Первый этап – спокойный внешний осмотр. Он помогает отделить грубые монтажные ошибки от регулировочных нюансов. Смотреть нужно не только на лицевую часть портала, но и на нижний узел, углы, наружную сторону, места стыка с полом и стенами.
Рама должна стоять без заметного перекоса, изгиба и «винта». Зазоры между створкой и рамой по периметру не обязаны выглядеть математически одинаковыми до долей миллиметра, но резкие перепады видны глазом: сверху створка близко к раме, снизу сильно отходит; одна сторона прижата, другая заметно свободнее; нижний рельс выглядит волнистым или загрязнен строительным мусором.
| Что проверить | Нормальный признак | Тревожный признак |
|---|---|---|
| Рама | Нет заметного перекоса, углы аккуратные, крепежные зоны закрыты или оформлены по проекту | Рама визуально выгнута, есть щели в углах, створка стоит не в плоскости проема |
| Створка | Стеклопакет и профиль без свежих сколов, царапин, вмятин, следов удара | Повреждения профиля, трещины, перекос декоративных накладок, заедание при касании рамы |
| Порог и рельс | Рельс чистый, ровный, без раствора, стружки и посторонних предметов | Мусор в дорожке, волнистая линия рельса, выступающие элементы, которые мешают движению |
| Наружная зона | Есть продуманное примыкание к покрытию, воде есть куда уходить | Порог замурован без видимого отвода воды, наружное покрытие подведено выше допустимой зоны |
Отдельно проверяют стеклопакет. Внутри камер не должно быть конденсата, пыли, разводов или следов попадания влаги. Небольшие загрязнения снаружи после монтажа допустимы, но царапины, сколы и трещины лучше фиксировать сразу, не откладывая до уборки.
Как проверить ход створки и работу ручки
HS-портал отличается от обычной раздвижной двери тем, что при повороте ручки створка поднимается на роликовые каретки, а в закрытом положении опускается и прижимается к уплотнениям. Поэтому проверка должна включать не только движение вправо-влево, но и перевод ручки между положениями.
Сначала створку полностью закрывают, затем переводят ручку в положение открывания и плавно сдвигают полотно. Хорошо настроенная створка начинает движение без рывка, не цепляет нижний рельс, не задевает верхнюю направляющую и не требует усилия двумя руками. При движении не должно быть металлического скрежета, щелчков с ударом или ощущения, что ролики «перескакивают» через препятствие.
Затем створку проводят по всей рабочей длине и возвращают обратно. Если в середине хода она идет легко, а ближе к закрыванию резко тяжелеет, это может указывать на перекос, загрязнение рельса, неправильную регулировку кареток или проблему с ответными частями. Если створка самопроизвольно откатывается в одну сторону, стоит проверить горизонтальность рельса и корректность установки блока.
Проверка ручки
Ручка должна двигаться плавно, с понятной фиксацией в рабочих положениях. Допустимо ощущение нагрузки: механизм поднимает тяжелую створку, поэтому движение не будет таким же легким, как у оконной ручки. Но тугой ход с хрустом, неполный поворот, необходимость «дожимать плечом» или возвращение ручки назад – признаки неправильной настройки или помех в механизме.

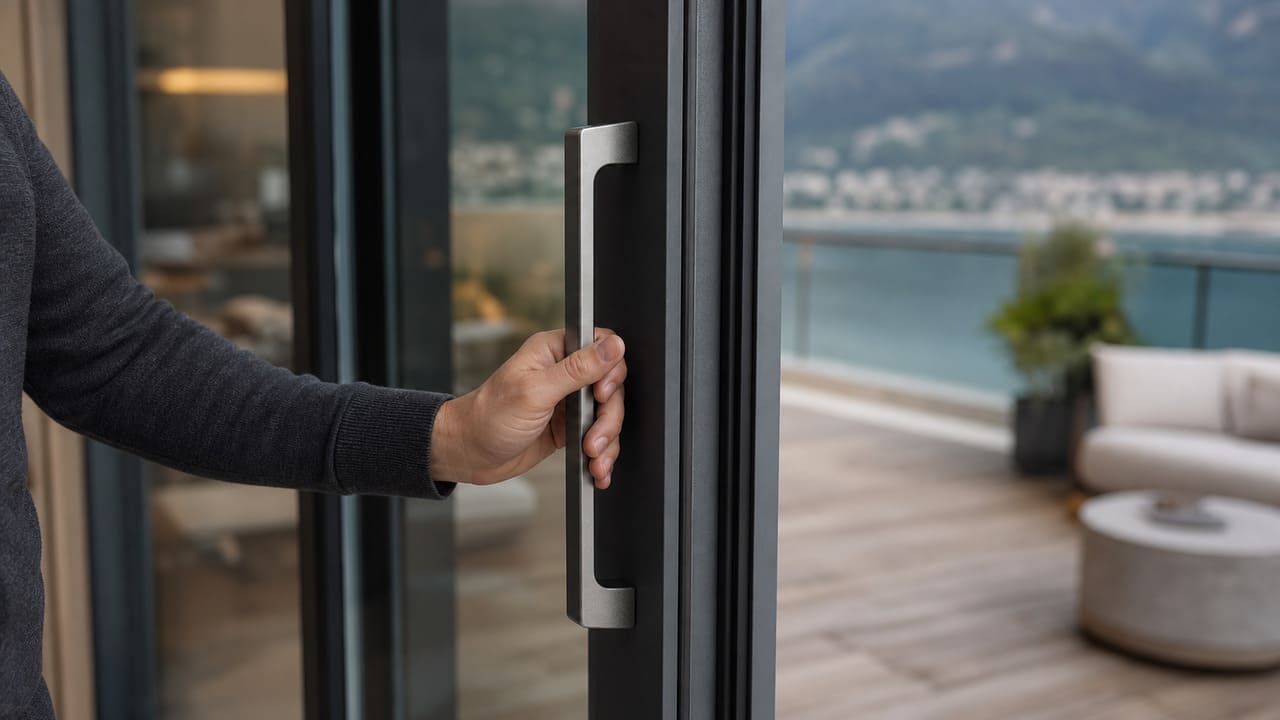

Проверка крайних положений
В полностью открытом положении створка не должна ударяться о раму или ограничитель с сильным стуком. В закрытом положении она должна вставать ровно, без попытки «подпрыгнуть», сместиться назад или остаться на полпути. Если установлены доводчики, стопоры или элементы мягкого хода, их проверяют отдельно: створка должна замедляться без удара и не зависать до полного закрывания.
Притвор, уплотнители и защита от продувания
После проверки движения оценивают закрытое положение. У HS-портала важен равномерный прижим: именно он влияет на продувание, шум, защиту от осадков и стабильность температуры возле проема. Прижим создается не только резиновыми уплотнителями, но и геометрией рамы, положением створки, ответными планками, работой замков и состоянием порога.
Уплотнители должны лежать ровно, без разрывов, складок, пережатых участков и выпадения из пазов. В углах не должно быть щелей, через которые видно улицу или монтажную зону. Если резина вывернулась, зажата створкой или местами не касается ответной поверхности, портал может закрываться, но работать неправильно.

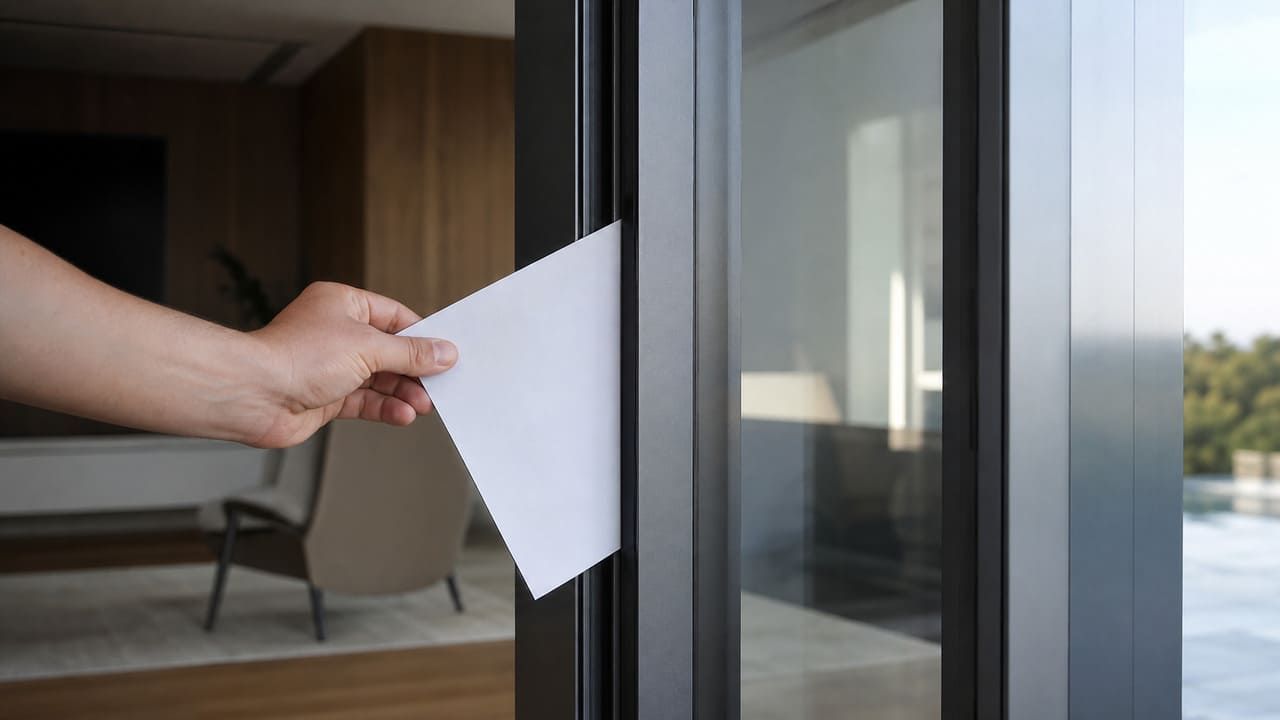

Бумажный лист помогает сделать быструю бытовую проверку, но не заменяет профессиональный тест. Лист аккуратно помещают между уплотнителем и рамой в нескольких точках закрытой створки, затем пробуют вытянуть. Если в одной зоне он держится с заметным сопротивлением, а в другой выпадает без усилия, прижим может быть неравномерным. Такой результат не доказывает дефект сам по себе, но показывает место для регулировки.
- Проверьте верхнюю часть притвора: там часто заметны перекосы высокой створки.
- Осмотрите вертикальную сторону у ручки: здесь работают замки и ответные элементы.
- Посмотрите на нижний контур: порог не должен мешать опусканию створки.
- Сравните углы: складки уплотнителя и зазоры чаще появляются именно там.

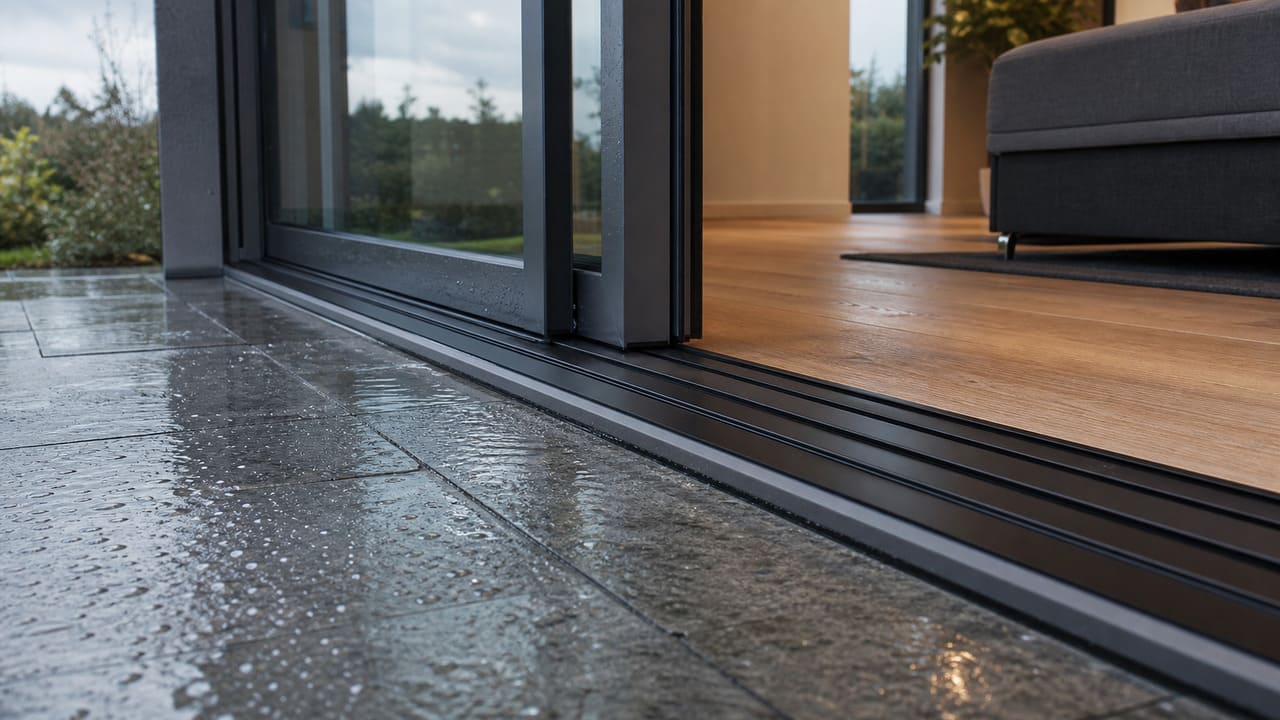

Порог, дренаж и наружное примыкание
Нижний узел – одно из самых уязвимых мест HS-портала. Через него проходят нагрузки от тяжелой створки, здесь же расположены направляющие, элементы отвода воды и переход между внутренним полом и наружным покрытием. Неправильно оформленный порог может сначала выглядеть аккуратно, а затем дать протечки, промерзание или проблемы с ходом створки.
Рельс должен оставаться чистым и доступным для обслуживания. Монтажная пена, герметик, плиточный клей, песок, металлическая стружка и цементная пыль в дорожке быстро ухудшают ход роликов. Даже если створка пока двигается, абразивный мусор может повредить рабочие поверхности.
Дренаж проверяют по ситуации. Если конструкция уже попала под дождь, нижняя зона после осадков не должна сохранять лужи внутри помещения или в местах, где вода не предусмотрена системой. При аккуратном тестовом проливе небольшим количеством воды на наружной стороне вода должна уходить наружу, а не затекать под раму или в помещение. Точное устройство водоотвода зависит от профильной системы и проекта, поэтому главный критерий для приемки – не внешний вид отверстий сам по себе, а отсутствие запирания воды и следов затекания.
Монтажные швы и примыкания к стенам
Даже хорошо собранный портал не будет работать правильно, если монтажный шов оставлен без защиты. Открытая пена, щели в зоне откосов, разрывы наружного герметика и неплотное примыкание к полу приводят к продуванию, увлажнению шва и постепенной потере теплоизоляционных свойств.
Снаружи примыкание должно быть защищено от осадков, но при этом узел не должен блокировать предусмотренный отвод воды. Внутри шов закрывают так, чтобы из помещения в него не попадал влажный воздух. Конкретный набор лент, герметиков, доборных профилей и нащельников зависит от стены, системы и проектного решения, но голая монтажная пена в зоне постоянного воздействия света и влаги – плохой признак.
Особое внимание стоит уделить стыку порога с чистовым полом. Если напольное покрытие подведено слишком близко к движущимся частям, створка может начать задевать его после небольшой усадки, температурного расширения или попадания мусора. Если наружное покрытие поднято выше, чем предусмотрено узлом, воде будет сложнее уходить от портала.
Что проверить в фурнитуре и комплектации
Фурнитура HS-портала скрыта частично, поэтому не все элементы можно оценить визуально. Но основные признаки доступны при приемке: положение ручки, фиксация створки, работа замков, наличие ограничителей, аккуратность накладок и соответствие комплектации документам.
Если в проекте предусмотрены цилиндровый замок, микропроветривание, датчики, доводчики, детский замок или система мягкого закрывания, эти функции проверяют отдельно. Не стоит ограничиваться словами, что «все установлено»: каждая функция должна быть показана в работе. При этом любые регулировки выполняет монтажная бригада или сервисный специалист, а не владелец объекта.
| Элемент | Как проверить | Что зафиксировать при проблеме |
|---|---|---|
| Ручка | Перевести во все штатные положения без рывков и чрезмерного усилия | Клин, неполный ход, хруст, самопроизвольный возврат |
| Замки и ответные части | Закрыть створку и проверить фиксацию без подтягивания полотна руками | Не попадает в ответную часть, требуется приподнимать или прижимать створку |
| Ограничители | Открыть створку до крайней точки плавным движением | Удар в раму, отсутствие остановки, смещение накладок |
| Дополнительные функции | Проверить каждую функцию по паспорту изделия или спецификации | Функция указана в документах, но не работает или не установлена |
Документы после монтажа
Документы нужны не меньше, чем визуальный осмотр. Они фиксируют, какое изделие установлено, какая фурнитура применена, кто выполнял монтаж и на каких условиях устраняются замечания. Без документов спор о регулировке, повреждениях или комплектации становится сложнее.
В комплекте обычно должны быть акт выполненных работ, договор или спецификация, паспорт изделия, гарантийные условия, инструкция по эксплуатации и рекомендации по уходу. Для сложных порталов полезны схема открывания, информация о фурнитуре и стеклопакете, а также отметки о дополнительных опциях. Если часть документов передают в электронном виде, это стоит зафиксировать в переписке или акте.
- Проверьте, совпадают ли размеры, цвет, схема открывания и комплектация с заказом.
- Уточните, какие работы считаются монтажными, а какие относятся к отделке откосов и примыканий.
- Зафиксируйте все замечания до подписания акта без оговорок.
- Сохраните инструкцию по эксплуатации: неправильное использование ручки и створки может повлиять на гарантийные обязательства.
Какие дефекты нельзя откладывать
Часть замечаний можно устранить регулировкой: створка чуть тяжелее идет в одном положении, ручке требуется настройка, накладка стоит неровно. Но есть признаки, которые лучше не переносить «на потом», потому что они связаны с безопасностью, водой, геометрией или риском повреждения дорогих элементов.
| Признак | Почему это критично | Как фиксировать |
|---|---|---|
| Створка задевает раму или порог | Может повредить профиль, рельс, ролики и уплотнители | Видео полного цикла открывания и крупный план места касания |
| Вода попадает внутрь | Есть риск увлажнения шва, пола и отделки | Фото следов воды, время, условия: дождь, таяние снега, тестовый пролив |
| Ручка не закрывается до конца | Створка может не прижиматься к уплотнителям и не фиксироваться | Видео положения ручки и закрытой створки |
| Есть трещина или скол стеклопакета | Повреждение может развиваться дальше, особенно при перепадах температуры | Фото с общим планом и крупным планом дефекта |
| Открыта монтажная пена снаружи | Шов остается без защиты от влаги и ультрафиолета | Фото всего примыкания и отдельных участков |
Если замечание заметно только при определенном положении створки, его нужно показывать именно в этом положении. Общая фраза «плохо работает» мало помогает: лучше указать, где возникает проблема, при каком движении и как она проявляется.
Как оформить замечания при приемке
Замечания лучше фиксировать спокойно и предметно. В акте или отдельном приложении указывают конкретный дефект, место, условие проявления и ожидаемое действие: очистить рельс, отрегулировать прижим, проверить дренаж, устранить продувание в зоне примыкания, заменить поврежденную накладку. Чем точнее формулировка, тем меньше риска, что проблему сведут к общему «проверить дверь».
Фото и видео стоит делать до уборки, отделки и активной эксплуатации. На общем плане должно быть понятно, где находится дефект, а крупный план показывает саму проблему. Если замечание связано с движением створки, лучше снять непрерывное видео: закрытое положение, перевод ручки, движение, место заедания, возврат створки.
Если портал работает нормально, но требуется плановая регулировка после усадки или завершения отделки, это тоже можно зафиксировать. У крупноформатных конструкций итоговая настройка иногда зависит от того, завершены ли работы с полом, наружным покрытием и откосами. Важно, чтобы временный статус был записан, а не оставался устной договоренностью.
Приемка HS-портала как техническая проверка, а не формальность
Качество монтажа HS-портала оценивают по совокупности признаков. Недостаточно посмотреть на закрытую створку с расстояния: нужно проверить движение, ручку, прижим, порог, дренаж, монтажные швы, наружные примыкания и документы. Большинство серьезных проблем проявляется именно на стыке этих элементов.
Хорошо установленный портал не требует силового закрывания, не цепляет рельс, не продувает по углам, не пропускает воду в нижнем узле и не оставляет открытых монтажных швов. Если сомнения остаются, их лучше фиксировать до подписания приемки: фото, видео и точные формулировки помогают быстрее отделить регулировочный вопрос от монтажного дефекта.
